uniapp + 微信小程序：新版canvas常用api及注意事项

约 2188 字大约 7 分钟

2025-07-04

在正文开始之前，我不得不再说一遍微信的文档写的太差了，很多问题的答案都是在微信开发者社区里找到的。

关于新旧 canvas 的比较我以前写过一篇博客：uniapp 微信小程序使用新旧版本 canvas 对比、消除锯齿、处理重绘，这里就不重复了。

新版 canvas 基础用法

<template>
  <view>
    <view class="divider">新版canvas 👇</view>
    <!-- 1. canvas-id 换成了 id -->
    <!-- 2. 增加了 type="2d" 表示新版canvas -->
    <canvas id="myCanvas" type="2d"></canvas>
  </view>
</template>

<script>
export default {
  data() {
    return {};
  },
  mounted() {
    this.newCanvas();
  },
  methods: {
    newCanvas() {
      // 3. 获取canvas节点的方式变了，必须按照这个格式写
      // 3.1 如果不是直接页面而是子页面，把 wx 改成 this，否则获取不到 node节点
      // 也就是 wx.createSelectorQuery()  其她部分一样
      wx.createSelectorQuery()
        .select("#myCanvas")
        .node(({ node: canvas }) => {
          //4. 获取正确实例
          const ctx = canvas.getContext("2d");

          ctx.fillStyle = "green";
          ctx.fillRect(0, 0, 50, 50);
          // 4.1 设置字体大小（两个参数必须都写）
          ctx.font = "20px sans-serif";
          // 4.2 写文字
          ctx.fillText("我是新版canvas", 50, 30);
          // 4.3 新版 canvas 不需要调用 draw()
          // ctx.draw();
        })
        .exec();
    },
  },
};
</script>

<style scoped>
.divider {
  margin: 10px 0;
}

canvas {
  background-color: antiquewhite;
}
</style>

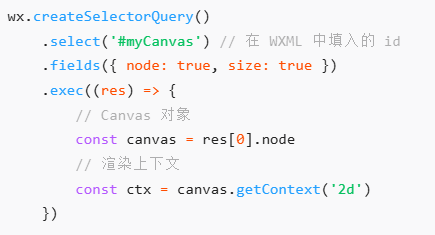

代码中获取实例的写法和官方实例效果一样:

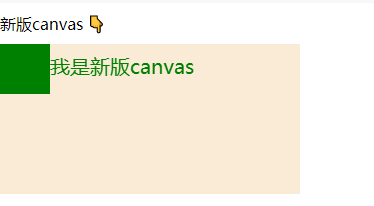

运行结果：

新版 canvas 画图模糊失真问题

微信文档介绍如下：渲染宽高和逻辑宽高

canvas 的宽高分为渲染宽高和逻辑宽高：

渲染宽高为 canvas 画布在页面中所实际占用的宽高大小，即通过对节点进行 boundingClientRect 请求获取到的大小。
逻辑宽高为 canvas 在渲染过程中的逻辑宽高大小，如绘制一个长方形与逻辑宽高相同，最终长方形会占满整个画布。逻辑宽高默认为 300 * 150。

不同的设备上，存在物理像素和逻辑像素不相等的情况，所以一般我们需要用 wx.getWindowInfo 获取设备的像素比，乘上 canvas 的渲染大小，作为画布的逻辑大小。

但我觉得微信文档写的似乎有点问题且模糊不清。

canvas 实际上有两种设置尺寸的方式：

在 canvas 组件上直接设置 width 和 height 属性（默认尺寸 300*150 , 但我 2025/2/24 尝试好像不起效了）
```
<canvas id="myCanvas" type="2d" width="300" height="300"></canvas>
```
在 css 中设置width 、 height

canvas {
  width: 300px;
  height: 300px;
}

canvas 组件上设置的尺寸、在 css 中设置的尺寸是两个尺寸，它们分别叫渲染宽高、逻辑宽高。不过我更喜欢称之为 canvaWidth 和 styleWidth （以 width 为例）。

查了别的文档 + 实践，我发现如果在 css 中手动设置了 canvas 的宽高，画图就会出现模糊，因为 canvaWidth 和 styleWidth 不一致。

给上文的代码中增加 css 设置 canvas 尺寸：

<template>
  <view>
    <view class="divider">新版canvas 👇</view>
    <!-- 1. canvas-id 换成了 id -->
    <!-- 2. 增加了 type="2d" 表示新版canvas -->
    <canvas id="myCanvas" type="2d"></canvas>
  </view>
</template>

<script>
export default {
  data() {
    return {};
  },
  mounted() {
    this.newCanvas();
  },
  methods: {
    newCanvas() {
      // 3. 获取canvas节点的方式变了，必须按照这个格式写
      // 3.1 如果不是直接页面而是子页面，把 wx 改成 this，否则获取不到 node节点
      // 也就是 wx.createSelectorQuery()  其她部分一样
      wx.createSelectorQuery()
        .select("#myCanvas")
        .node(({ node: canvas }) => {
          //4. 获取正确实例
          const ctx = canvas.getContext("2d");

          ctx.fillStyle = "green";
          ctx.fillRect(0, 0, 50, 50);
          // 4.1 设置字体大小（两个参数必须都写）
          ctx.font = "20px sans-serif";
          // 4.2 写文字
          ctx.fillText("我是新版canvas", 50, 30);

          // 4.3 新版 canvas 不需要调用 draw()
          // ctx.draw();
        })
        .exec();
    },
  },
};
</script>

<style scoped>
.divider {
  margin: 10px 0;
}

canvas {
  background-color: antiquewhite;
  width: 300px;
  height: 300px;
}
</style>

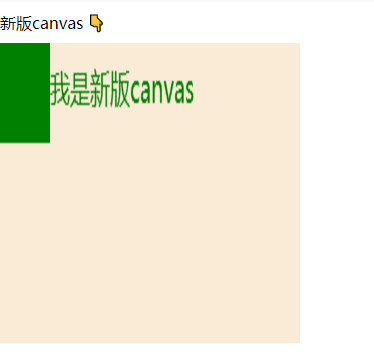

文字出现模糊了。因为 canvaWidth 和 styleWidth 不一致

想解决模糊失真的问题就要重新设置 canvas的尺寸 = css中的尺寸*像素比

canvas.width = styleWidth * dpr;
canvas.height = styleHeight * dpr;

dpr 是设备的像素比。

微信获取像素比 api ： const dpr = wx.getWindowInfo().pixelRatio;

在上个例子中 css 中宽高设置的都是 300

canvas {
  background-color: antiquewhite;
  width: 300px;
  height: 300px;
}

所以要设置 canvas的尺寸 = css中的尺寸*像素比：

canvas.width = 300 * dpr;
canvas.height = 300 * dpr;

最后缩放 canvas : ctx.scale(dpr, dpr);

完整代码如下：

<template>
  <view>
    <view class="divider">新版canvas 👇</view>
    <!-- 1. canvas-id 换成了 id -->
    <!-- 2. 增加了 type="2d" 表示新版canvas -->
    <canvas id="myCanvas" type="2d"></canvas>
  </view>
</template>

<script>
export default {
  data() {
    return {};
  },
  mounted() {
    this.newCanvas();
  },
  methods: {
    newCanvas() {
      // 3. 获取canvas节点的方式变了，必须按照这个格式写
      // 3.1 如果不是直接页面而是子页面，把 wx 改成 this，否则获取不到 node节点
      // 也就是 wx.createSelectorQuery()  其她部分一样
      wx.createSelectorQuery()
        .select("#myCanvas")
        .node(({ node: canvas }) => {
          //4. 获取正确实例
          const ctx = canvas.getContext("2d");

          const dpr = wx.getWindowInfo().pixelRatio;
          console.log(
            "default canvas.width:",
            canvas.width,
            " default canvas.height:",
            canvas.height
          );
          console.log("dpr:", dpr);
          canvas.width = 300 * dpr;
          canvas.height = 300 * dpr;
          ctx.scale(dpr, dpr);

          ctx.fillStyle = "green";
          ctx.fillRect(0, 0, 50, 50);
          // 4.1 设置字体大小（两个参数必须都写）
          ctx.font = "20px sans-serif";
          // 4.2 写文字
          ctx.fillText("我是新版canvas", 50, 30);

          // 4.3 新版 canvas 不需要调用 draw()
          // ctx.draw();
        })
        .exec();
    },
  },
};
</script>

<style scoped>
.divider {
  margin: 10px 0;
}

canvas {
  background-color: antiquewhite;
  width: 300px;
  height: 300px;
}
</style>

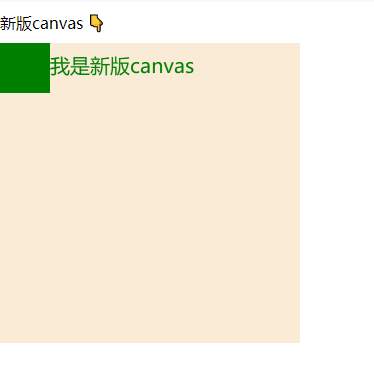

文字变清晰了：

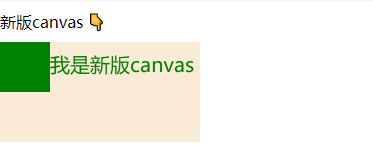

如果 css 尺寸想用动态数据可以参考如下代码：

<template>
  <view>
    <view class="divider">新版canvas 👇</view>
    <!-- 1. canvas-id 换成了 id -->
    <!-- 2. 增加了 type="2d" 表示新版canvas -->
    <canvas
      id="myCanvas"
      type="2d"
      :style="{ width: styleWidth + 'px', height: styleHeight + 'px' }"
    ></canvas>
  </view>
</template>

<script>
export default {
  data() {
    return {
      styleWidth: 200,
      styleHeight: 100,
    };
  },
  mounted() {
    this.newCanvas();
  },
  methods: {
    newCanvas() {
      // 3. 获取canvas节点的方式变了，必须按照这个格式写
      // 3.1 如果不是直接页面而是子页面，把 wx 改成 this，否则获取不到 node节点
      // 也就是 wx.createSelectorQuery()  其她部分一样
      wx.createSelectorQuery()
        .select("#myCanvas")
        .node(({ node: canvas }) => {
          //4. 获取正确实例
          const ctx = canvas.getContext("2d");

          const dpr = wx.getWindowInfo().pixelRatio;
          console.log(
            "default canvas.width:",
            canvas.width,
            " default canvas.height:",
            canvas.height
          );
          console.log("dpr:", dpr);
          canvas.width = this.styleWidth * dpr;
          canvas.height = this.styleHeight * dpr;
          ctx.scale(dpr, dpr);

          ctx.fillStyle = "green";
          ctx.fillRect(0, 0, 50, 50);
          // 4.1 设置字体大小（两个参数必须都写）
          ctx.font = "20px sans-serif";
          // 4.2 写文字
          ctx.fillText("我是新版canvas", 50, 30);

          // 4.3 新版 canvas 不需要调用 draw()
          // ctx.draw();
        })
        .exec();
    },
  },
};
</script>

<style scoped>
.divider {
  margin: 10px 0;
}

canvas {
  background-color: antiquewhite;
}
</style>

新版 canvas 易错 api

id 不能用数字开头，字符串的数字也不行

括号赋值变成了等号赋值

旧版： ctx.setFillStyle("red"); ctx.fillRect(50, 50, 75, 75);

新版： // 设置的方式从 ctx.setFillStyle("red") 改成了 ctx.fillStyle = "red"; ctx.fillStyle = "red"; ctx.fillRect(50, 50, 75, 75);

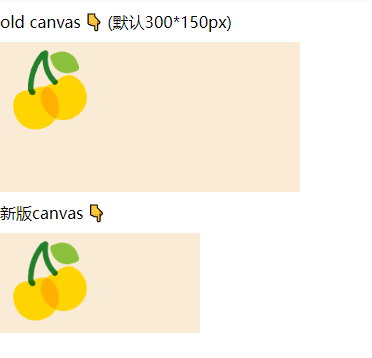

画图片

旧版： ctx.drawImage("/static/cherry.png, 0,0,100,100");

新版：

const image = canvas.createImage();
image.src = "/static/cherry.png";
image.onload = () => {
  //等待图片资源加载完成才可以画
  ctx.drawImage(image, 0, 0, 100, 100);
};

设置文字大小

旧版： ctx.setFontSize(20); ctx.fillText('20', 20, 20);

新版： ctx.font = "20px sans-serif"; ctx.fillText("我是新版 canvas", 50, 30);

实时刷新抖动白屏

还有一点要注意，如果需要实时更新数据，就需要 canvas 不停绘画，但不要多次运行 const ctx = canvas.getContext('2d'); 否则页面刷新时会有白屏抖动。

正确的做法是分两个函数，一个初始化 context，一个只专心画内容。

下面是我的一部分代码（不能直接运行，删去了部分敏感信息）：

<template>
  <view>
    <view v-for="item in tankList">
      <canvas type="2d" :id="item.id" class="canvas"></canvas>
    </view>
  </view>
</template>

<script>
export default {
  props: {
    tankList: {
      type: Array,
      default: [],
    },
  },
  data() {
    return {
      // 油罐图片的宽高
      bgimgWidth: 200,
      bgimgHeight: 150,

      context: [],
      bgImg: null,
    };
  },
  mounted() {
    this.createContexts(this.bgimgWidth, this.bgimgHeight); //每次进来的时候先画一次
  },
  watch: {
    tankList(newValue, oldValue) {
      // if 防止没有context还要画图报错
      if (this.context.length != 0) {
        this.refreshCanvas(this.bgimgWidth, this.bgimgHeight);
      }
    },
  },
  methods: {
    // 这个页面只运行一次
    createContexts() {
      // ❗❗❗ 新版canvas需要消除锯齿
      const windowInfo = wx.getWindowInfo();
      const availableWidth = windowInfo.windowWidth;
      const dpr = windowInfo.pixelRatio; //设备像素比

      // 1. 给 context[] 赋值（在这个页面只创建一次）
      this.tankList.forEach((tank, index) => {
        this.createSelectorQuery()
          .select(`#${tank.id}`)
          .node(({ node: canvas }) => {
            this.context[index] = canvas.getContext("2d");
            console.log("this.context[] 建立成功");

            canvas.width = availableWidth * dpr;
            canvas.height = availableWidth * 0.4 * dpr; //按照下面css的尺寸比例
            this.context[index].scale(dpr, dpr); //必须有

            //这里调用一遍，防止等待时间过长
            this.refreshCanvas(this.bgimgWidth, this.bgimgHeight);
          })
          .exec();
      });
    },
    refreshCanvas(bgimgWidth, bgimgHeight) {
      const context = this.context;

      // 2. 设置不同油罐油品的颜色
      let oilColors = []; //存储不同油罐油品的颜色
      this.tankList.forEach((tank) => {
        oilColors.push(converIntToRgb(tank.oilColor));
      });

      this.tankList.forEach((tank, index) => {
        this.createSelectorQuery()
          .select(`#hc${tank.id}`)
          .node(({ node: canvas }) => {
            this.bgImg = canvas.createImage();
            this.bgImg.src = "/static/hcbgimg.png";
            this.bgImg.onload = () => {
              // ❗❗❗ 每次画新的之前先清空画布（包括图片）
              this.context[index].clearRect(0, 0, bgimgWidth, bgimgHeight);

              // 新版canvas画背景图片,将图片绘制到 canvas 上
              this.context[index].drawImage(
                this.bgImg,
                0,
                0,
                bgimgWidth,
                bgimgHeight
              );

              // 写详细信息(放外面会被图片挡住，因为图片加载较慢)
              const textColor = tank.connect ? "black" : "red";
              context[index].fillStyle = textColor;
              context[index].font = "20px sans-serif";
              context[index].fillText(
                tank.id,
                bgimgWidth * 0.06,
                bgimgHeight * 0.6
              );
            };
          })
          .exec();
      });
    },
  },
};
</script>

<style scoped>
.canvas {
  width: 750rpx;
  height: 300rpx;
  margin-top: 30rpx;
  margin-left: 37rpx;
  margin-right: 37rpx;
}
</style>
