uniapp 微信小程序使用新旧版本 canvas 对比、消除锯齿、处理重绘

约 2234 字大约 7 分钟

2025-07-04

微信文档：canvas

微信小程序使用 canvas 时，分为旧版和新版。

旧版：不支持同层渲染，使用 canvas 的图层总在最上层。模拟器可能表现正常，但真机的 canvas 图层一定在最上层，设置了 z-index 也无效。

新版：2.9.0 起支持一套新 Canvas 2D 接口（需指定 type 属性），同时支持同层渲染，原有接口不再维护。

canvas 涉及到的单位都是 px

旧版 canvas 基础用法

<template>
  <view id="app">
    <canvas canvas-id="myCanvas" />
    <view class="content"> 我应该在 canvas 最上层，不该被矩形挡住 </view>
  </view>
</template>

<script>
export default {
  data() {
    return {};
  },
  mounted() {
    this.drawCanvas();
  },
  methods: {
    /**
     * canvas 的单位都是 px
     * 默认尺寸 300px*150px
     * 先画的层级较低，后画的层级较高
     * 超出画布的部分不会显示
     * **/
    drawCanvas() {
      const ctx = wx.createCanvasContext("myCanvas");
      ctx.setStrokeStyle("rgba(0, 128, 0,1)");
      ctx.strokeRect(0, 0, 75, 75);
      ctx.setFillStyle("rgba(0, 128, 0,1)");
      ctx.fillRect(0, 0, 75, 75);

      ctx.setFillStyle("red");
      ctx.fillRect(50, 50, 75, 75);

      ctx.setFillStyle("yellow");
      ctx.fillRect(100, 100, 75, 75);

      ctx.draw(); //一定要调用 draw(),否则不能画出图形
    },
  },
};
</script>

<style>
#app {
  position: relative;
}

canvas {
  position: absolute;
  z-index: 0;
  background-color: lightblue;
}

.content {
  position: absolute;
  z-index: 1;
}
</style>

旧版效果图

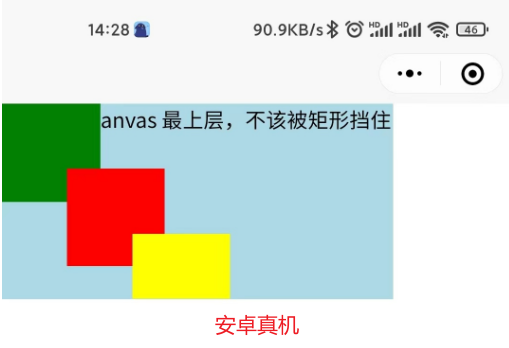

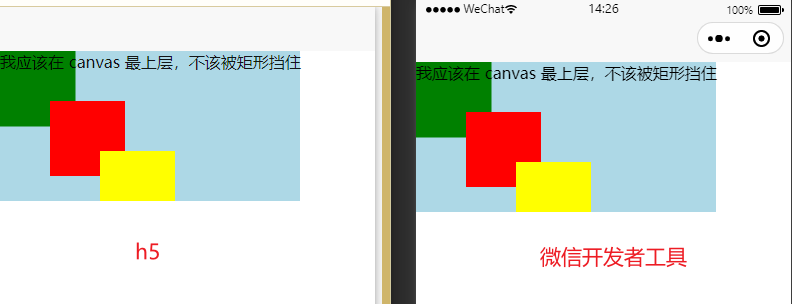

h5 和微信开发者工具正常显示，但是真机（安卓）上 canvas 中画的矩形在最上层，挡住了文字。

解决办法

改成新版 canvas 。

旧版 Canvas 迁移指南

新版 canvas 基础用法

Canvas 画布、 Canvas api

<template>
  <view id="app">
    <canvas id="myCanvas" type="2d" />
    <view class="content">我应该在 canvas 最上层，不该被矩形挡住</view>
  </view>
</template>

<script>
export default {
  data() {
    return {};
  },
  mounted() {
    this.drawCanvas();
  },
  methods: {
    /**
     * canvas 的单位都是 px
     * 默认尺寸 300px*150px
     * 先画的层级较低，后画的层级较高
     * 超出画布的部分不会显示
     * **/
    drawCanvas() {
      wx.createSelectorQuery()
        .select("#myCanvas") // 在 WXML 中填入的 id
        .node(({ node: canvas }) => {
          const ctx = canvas.getContext("2d");

          ctx.strokeStyle = "rgba(0, 128, 0,1)";
          ctx.strokeRect(0, 0, 75, 75);
          ctx.fillStyle = "rgba(0, 128, 0,1)";
          ctx.fillRect(0, 0, 75, 75);

          ctx.fillStyle = "red"; // 设置的方式从 ctx.setFillStyle("red") 改成了 ctx.fillStyle = "red";
          ctx.fillRect(50, 50, 75, 75);

          ctx.fillStyle = "yellow";
          ctx.fillRect(100, 100, 75, 75);

          // ctx.draw(); //新版 canvas 不需要调用 draw()
        })
        .exec();
    },
  },
};
</script>

<style>
#app {
  position: relative;
}

canvas {
  position: absolute;
  z-index: 0;
  background-color: lightblue;
}

.content {
  position: absolute;
  z-index: 1;
}
</style>

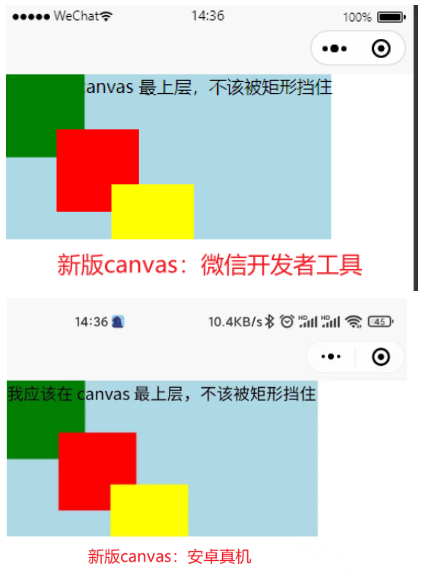

新版效果图：微信开发者工具上 canvas 中画的矩形在最上层，挡住了文字，但是真机（安卓）正常显示。

易错点注意！

设置 strokeStyle 和 fillStyle 的方法都变了，从 ctx.setFillStyle("red") 改成了 ctx.fillStyle = "red"; 从 ("参数")的形式改成了 用 = 赋值 的形式。其她类似的 api 如果使用时报错，都要修改为用=赋值的形式。
不需要再调用 ctx.draw() 了。
新版 canvas 的文档写的不好(微信文档和 uniapp 文档写的都不好)，有很多问题需要查看社区提问的回答，比如创建'2d'canvas 出现 Cannot read 'node' of null 的问题？

新版 canvas 绘制消除锯齿

相关信息

不使用 ctx.scale(dpr, dpr) 代码：

<template>
  <view id="app">
    <canvas
      type="2d"
      id="canvasCircle"
      :style="{ width: styleWidth + 'px', height: styleHeight + 'px' }"
    >
    </canvas>
    <view class="content">不使用 ctx.scale(dpr, dpr) </view>
  </view>
</template>

<script>
export default {
  data() {
    return {
      canvasWidth: 300, //画布尺寸px
      canvasHeight: 150, //画布尺寸 px
      styleWidth: 300, //画板尺寸 px
      styleHeight: 150, //画板尺寸 px
      defaultCanvasW: 300,
      defaultCanvasH: 150,
    };
  },
  mounted() {
    this.setCanvasSize();
    this.drawCircle();
  },
  methods: {
    /**
     * 如何正确设置canvas尺寸，以及如何在高分辨率屏幕上清晰显示canvas图形 ：
     *         -- https://segmentfault.com/a/1190000020189168
     * */
    setCanvasSize() {},
    drawCircle() {
      let radius = this.canvasHeight / 4;
      let pointO = {
        x: this.canvasWidth / 2,
        y: this.canvasHeight / 2,
      };
      wx.createSelectorQuery()
        .in(this)
        .select("#canvasCircle")
        .fields({
          node: true,
          size: true,
        })
        .exec((res) => {
          const canvas = res[0].node;
          const ctx = canvas.getContext("2d");

          // // Canvas 画布的实际绘制宽高
          // const width = res[0].width; //画布尺寸 300
          // const height = res[0].height; //画布尺寸 150
          // // 初始化画布大小
          // const dpr = wx.getWindowInfo().pixelRatio;
          // console.log({dpr});
          // canvas.width = width * dpr;//设置画布尺寸
          // canvas.height = height * dpr;//设置画布尺寸
          // ctx.scale(dpr, dpr);//必须有

          drawCircle(ctx);
          drawText(ctx);
        });

      function drawCircle(ctx) {
        // 画圆心
        ctx.beginPath();
        ctx.arc(pointO.x, pointO.y, 2, 0, 2 * Math.PI);
        ctx.fillStyle = "red";
        ctx.fill();

        // 画圆
        ctx.beginPath();
        ctx.arc(pointO.x, pointO.y, radius, 0, 2 * Math.PI);
        ctx.strokeStyle = "red";
        ctx.stroke();
      }

      function drawText(ctx) {
        ctx.fillStyle = "blue";
        ctx.font = "20px Verdana";
        ctx.textAlign = "center";
        ctx.translate(pointO.x, pointO.y); //对当前坐标系的原点(0, 0)进行变换，默认的坐标系原点为页面左上角。
        ctx.fillText("跑步", 0, 0);
      }
    },
  },
};
</script>

<style scoped>
#app {
  position: relative;
}

canvas {
  position: absolute;
  z-index: 0;
  top: 0;
  left: 0;
  background-color: rgba(173, 216, 230, 0.5);
}

.content {
  position: absolute;
  z-index: 1;
  /* right: 0; */
}
</style>

使用 ctx.scale(dpr, dpr) 代码：

<template>
  <view id="app">
    <canvas
      type="2d"
      id="canvasCircle"
      :style="{ width: styleWidth + 'px', height: styleHeight + 'px' }"
    >
    </canvas>
    <view class="content">使用了 ctx.scale(dpr, dpr) </view>
  </view>
</template>

<script>
export default {
  data() {
    return {
      canvasWidth: 300, //画布尺寸px
      canvasHeight: 150, //画布尺寸 px
      styleWidth: 300, //画板尺寸 px
      styleHeight: 150, //画板尺寸 px
      defaultCanvasW: 300,
      defaultCanvasH: 150,
    };
  },
  mounted() {
    this.setCanvasSize();
    this.drawCircle();
  },
  methods: {
    /**
     * 如何正确设置canvas尺寸，以及如何在高分辨率屏幕上清晰显示canvas图形 ：
     *         -- https://segmentfault.com/a/1190000020189168
     * */
    setCanvasSize() {},
    drawCircle() {
      let radius = this.canvasHeight / 4;
      let pointO = {
        x: this.canvasWidth / 2,
        y: this.canvasHeight / 2,
      };
      wx.createSelectorQuery()
        .in(this)
        .select("#canvasCircle")
        .fields({
          node: true,
          size: true,
        })
        .exec((res) => {
          const canvas = res[0].node;
          const ctx = canvas.getContext("2d");

          // Canvas 画布的实际绘制宽高
          const width = res[0].width; //画布尺寸 300
          const height = res[0].height; //画布尺寸 150
          // 初始化画布大小
          const dpr = wx.getWindowInfo().pixelRatio;
          console.log({ dpr });
          canvas.width = width * dpr; //设置画布尺寸
          canvas.height = height * dpr; //设置画布尺寸
          ctx.scale(dpr, dpr); //必须有

          drawCircle(ctx);
          drawText(ctx);
        });

      function drawCircle(ctx) {
        // 画圆心
        ctx.beginPath();
        ctx.arc(pointO.x, pointO.y, 2, 0, 2 * Math.PI);
        ctx.fillStyle = "red";
        ctx.fill();

        // 画圆
        ctx.beginPath();
        ctx.arc(pointO.x, pointO.y, radius, 0, 2 * Math.PI);
        ctx.strokeStyle = "red";
        ctx.stroke();
      }

      function drawText(ctx) {
        ctx.fillStyle = "blue";
        ctx.font = "20px Verdana";
        ctx.textAlign = "center";
        ctx.translate(pointO.x, pointO.y); //对当前坐标系的原点(0, 0)进行变换，默认的坐标系原点为页面左上角。
        ctx.fillText("跑步", 0, 0);
      }
    },
  },
};
</script>

<style scoped>
#app {
  position: relative;
}

canvas {
  position: absolute;
  z-index: 0;
  top: 0;
  left: 0;
  background-color: rgba(173, 216, 230, 0.5);
}

.content {
  position: absolute;
  z-index: 1;
  /* right: 0; */
}
</style>

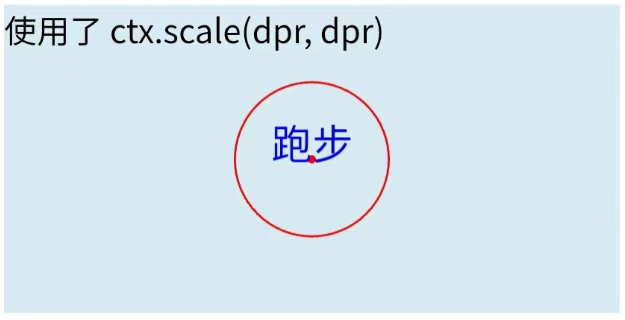

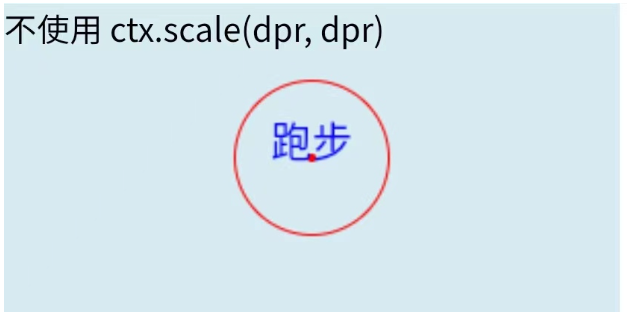

效果图对比：

新版 canvas 绘制有重绘的情况

点的坐标要用 canvasWidth 确定，而不是 styleWidth
如果有重绘的话， res[0].width 会变，所以用 canvas.width = this.defaultCanvasW _ dpr; 而不是 canvas.width = width _ dpr;

// %c 是改变 console.log 样式的。
console.log(`%cx:${pointO.x}, y:${pointO.y}`, "color:green;-size:large");

设置画布尺寸代码为： canvas.width = this.defaultCanvasW _ dpr; canvas.height = this.defaultCanvasH _ dpr;

<template>
  <view id="app">
    <canvas
      type="2d"
      id="canvasCircle"
      :style="{ width: styleWidth + 'px', height: styleHeight + 'px' }"
    >
    </canvas>
    <view class="content">新版canvas绘制有重绘的情况</view>
  </view>
</template>

<script>
export default {
  data() {
    return {
      canvasWidth: 300, //画布尺寸px
      canvasHeight: 150, //画布尺寸 px
      styleWidth: 300, //画板尺寸 px
      styleHeight: 150, //画板尺寸 px
      defaultCanvasW: 300,
      defaultCanvasH: 150,
    };
  },
  mounted() {
    this.setCanvasStyleSize();
    this.drawCircle();
    setTimeout(() => {
      this.drawCircle();
    }, 2000);
  },
  methods: {
    /**
     * 如何正确设置canvas尺寸，以及如何在高分辨率屏幕上清晰显示canvas图形 ：
     *         -- https://segmentfault.com/a/1190000020189168
     * */
    setCanvasStyleSize() {
      let windowInfo = uni.getWindowInfo();
      let ratio = windowInfo.windowWidth / 300; //计算屏幕宽度和 canvas 默认尺寸的比例
      this.styleWidth = windowInfo.windowWidth;
      this.styleHeight *= ratio;
      console.log(
        `%cstyleWidth:${this.styleWidth}px, styleHeight:${this.styleHeight}px`,
        "color:yellow"
      );
    },
    drawCircle() {
      // 点的坐标要用 canvasWidth 确定，而不是 styleWidth
      // 如果有重绘的话，canvas.width 会变，而点的坐标固定的和300*150比较，所以点的坐标最好另存一个变量
      let pointO = {
        x: this.defaultCanvasW / 2,
        y: this.defaultCanvasH / 2,
      };
      console.log(
        `%cx:${pointO.x}, y:${pointO.y}`,
        "color:green;font-size:large"
      );

      wx.createSelectorQuery()
        .in(this)
        .select("#canvasCircle")
        .fields({
          node: true,
          size: true,
        })
        .exec((res) => {
          const canvas = res[0].node;
          const ctx = canvas.getContext("2d");

          // Canvas 画布的实际绘制宽高
          const width = res[0].width; //画布尺寸 300
          const height = res[0].height; //画布尺寸 150
          console.log("width:", width, " height:", height);
          // 初始化画布大小
          const dpr = wx.getWindowInfo().pixelRatio;
          console.log("dpr：", dpr);
          canvas.width = this.defaultCanvasW * dpr; //设置画布尺寸
          canvas.height = this.defaultCanvasH * dpr; //设置画布尺寸
          ctx.scale(dpr, dpr);
          console.log(
            "canvas.width:",
            canvas.width,
            " canvas.height:",
            canvas.height
          );

          drawCircle(ctx); //一定要放在 ctx.scale(dpr, dpr); 之后，
        });

      function drawCircle(ctx) {
        // 画圆心
        ctx.beginPath();
        ctx.arc(pointO.x, pointO.y, 5, 0, 2 * Math.PI);
        ctx.fillStyle = "red";
        ctx.fill();
      }
    },
  },
};
</script>

<style scoped>
#app {
  position: relative;
}

canvas {
  position: absolute;
  z-index: 0;
  top: 0;
  left: 0;
  background-color: rgba(173, 216, 230, 0.5);
}

.content {
  position: absolute;
  z-index: 1;
  /* right: 0; */
}
</style>

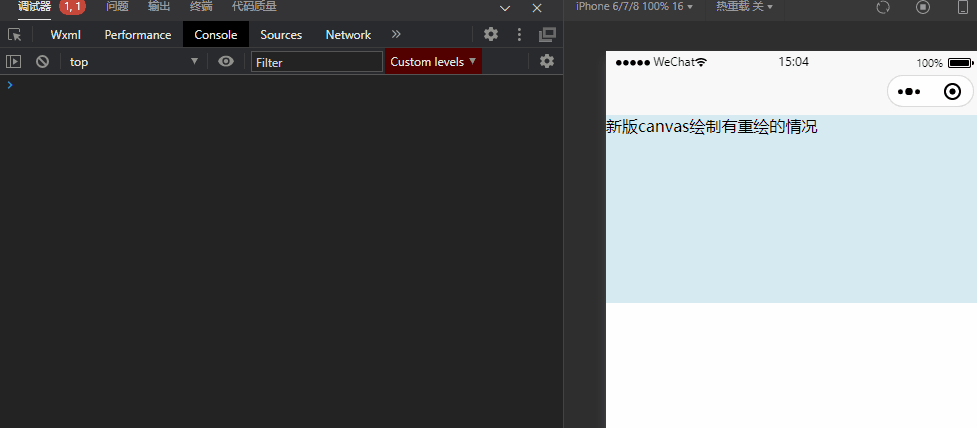

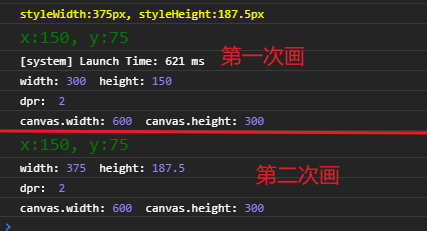

运行效果：

如果设置画布尺寸仍用 canvas.width = width * dpr; 则重绘的时候结果如下：

const canvas = res[0].node;
const ctx = canvas.getContext("2d");

// Canvas 画布的实际绘制宽高
const width = res[0].width; //画布尺寸 300
const height = res[0].height; //画布尺寸 150
console.log("width:", width, " height:", height);
// 初始化画布大小
const dpr = wx.getWindowInfo().pixelRatio;
console.log("dpr：", dpr);
// canvas.width = this.defaultCanvasW * dpr; //设置画布尺寸
// canvas.height = this.defaultCanvasH * dpr; //设置画布尺寸
canvas.width = width * dpr;
canvas.height = height * dpr;
ctx.scale(dpr, dpr);
console.log("canvas.width:", canvas.width, " canvas.height:", canvas.height);

drawCircle(ctx); //一定要放在 ctx.scale(dpr, dpr); 之后，
